Reparer les touches son de l' Archos 70C cobalt

IMGP3710

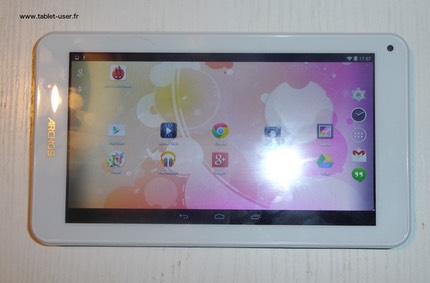

L’Archos 70C Cobalt qui m’a servi pour le test avait un défaut de fabrication : la touche «  volume - »  car  il fallait appuyer sur le bord de la touche vers le bord de la tablette  pour qu’elle baisse le son  , sinon elle augmentait le volume  …

Attention la procédure que je décrit est faite à vos risques et périls , je décline toute responsabilité en cas de dommage ou autres problèmes induits par de ce type de réparation .

J’ai décidé de la démonter …

Démontage …

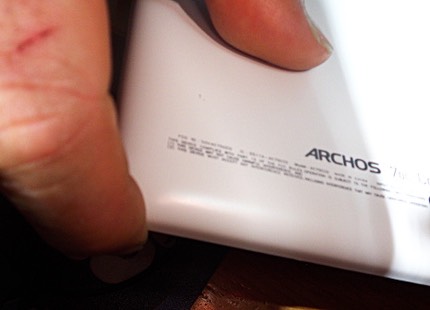

Le démontage n’est pas très difficile à effectuer : il suffit de tordre le fond du boitier en faisant attention de ne pas abimer ni tordre la face avant …

IMGP3766

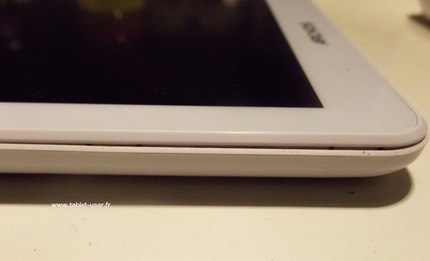

Il apparaitra un petit « jour »  entre la face avant et le fond de boitier … C’est toujours le bas de la tablette qui semble céder le premier …

IMGP3747

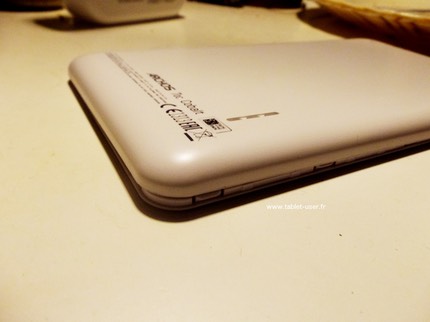

on en profite pour écarter les deux parties le plus délicatement ...

IMGP3749

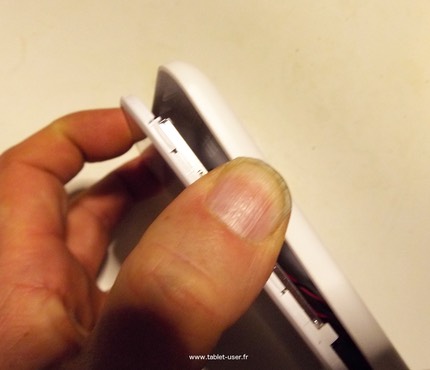

Et on continue , parfois il faut un peu insister   ( mais ce n’est que le fond de la tablette qui doit légèrement se déformer ) .

IMGP3750

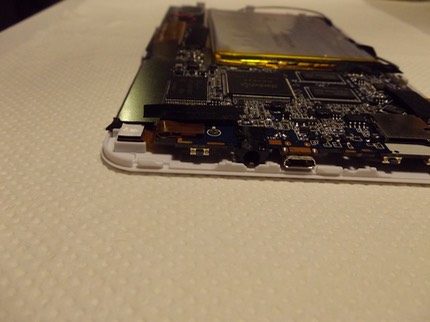

On finit par le coté où il y a tous les connecteurs et touches …

IMGP3761

On dépose la tablette face sur sur une surface qui ne risque pas de la rayer  … On garde la face arrière  , c’est elle qui va être réparée

Diagnostique ...

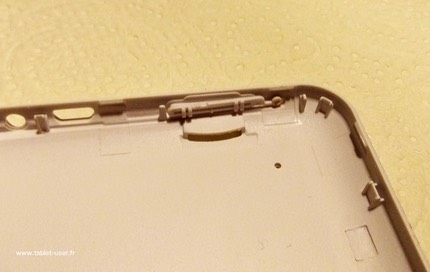

On voit donc la touche volume ce n’est qu’une touche pour les deux boutons qui n’est reliée que par un coté sur le boitier , quand on appuie sur la touche volume - on appuie aussi par conséquence presque autant sur la touche volume +  ,  seule la souplesse du raccord permets de ne pas apuyer plus fort sur la touche Volume + que sur la touche Volume - …

IMGP3760

 Réparation  …

On peut agir de deux façons différente  ; toujours sur cette touche plastique

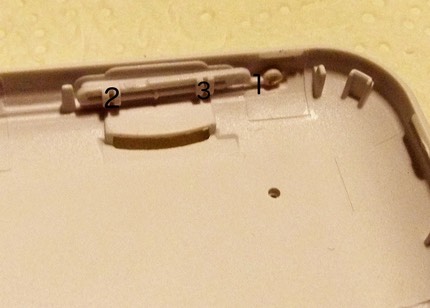

- on coupe ou détache du boitier ( préférable )  le raccord de la touche au boitier ( élément 1 sur la photo )  puis remonte la tablette en faisant attention de ne pas perdre la touche , dans mon cas cela  n’a pas suffi ( mais la touche volume - etait presque redevenue normale  ) …

IMGP3760-3J

- on lime un peu le contact avec la touche «  volume + » ( les 2 petites barres transversales , élément 2 sur la photo )  , attention c’est très précis , j’ai même pas enlevé 1 mm, Si vous le faites trop  ou si vous avez un soucis avec la touche volume + il faut agir pareil mais sur le contact avec la touche «  volume - »  ( les 2 petites barres transversales , élément 3 sur la photo ).

Attention : Ne jamais le faire sur les contacts qui sont sur la face avant , ils sont trop fragiles

Remontage …

Là c’est presque sans risque : clipser la face avant et le fond du boitier en laissant la partie connecteur vers le bas ( pour ne pas perdre le bouton volume  )...
